Saya masih ingat saat pertama kali berdiri di bawah kanopi membran sebuah stadion di Jakarta. Hujan deras dan angin kencang menerjang, tapi saya merasa aman. Ini karena di balik tampilan ringan dan elegan terdapat perhitungan teknis yang teliti.
Artikel ini membantu insinyur, arsitek, kontraktor, dan pengelola fasilitas. Tujuannya agar mereka bisa merancang kanopi yang aman dan efisien di iklim tropis Indonesia.
Konteks industri meliputi penggunaan desain kanopi membran di stadion, pusat perbelanjaan, terminal, dan ruang publik. Area ini membutuhkan solusi ringan tapi tahan lama. Pembahasan akan mencakup bahan penutup membran, desain geometri, fabrikasi, analisis kekuatan tarik kanopi membran, serta simulasi menggunakan FEM, Rhino/Grasshopper, dan SAP.
Manfaat praktis yang diharapkan adalah kemampuan untuk menilai kekuatan tarik kanopi membran. Ini berdasarkan bahan, metode fabrikasi, dan kondisi lapangan. Kami juga akan melakukan perhitungan tegangan tarik dasar dan menyiapkan strategi pemeliharaan.
Peta topik selanjutnya mencakup bahan seperti PTFE, PVC, dan ETFE. Kami juga akan membahas parameter mekanis yang relevan dan desain tegang. Selain itu, kami akan memberikan tips untuk memilih kontraktor yang memahami analisis kekuatan tarik kanopi membran. Referensi teknis dari produsen seperti Saint-Gobain, Serge Ferrari, dan Vector Foiltec akan digunakan untuk menguatkan rekomendasi desain dan spesifikasi material.
Pengantar tentang kanopi membran dan pentingnya kekuatan tarik

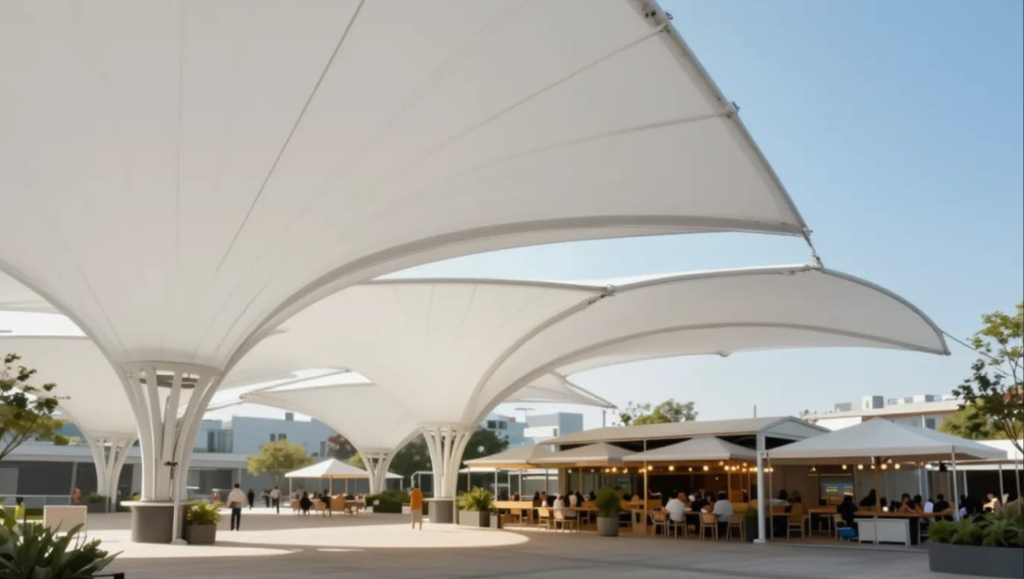

Kanopi membran adalah penutup yang ringan dan terbuat dari lembaran khusus. Misalnya, PTFE-coated fiberglass atau PVC-coated polyester. Ini didukung oleh rangka baja dan kabel, membutuhkan tegangan awal untuk tetap stabil.
Struktur ini fleksibel, memungkinkan arsitektur yang lebih bebas. Namun, tetap melindungi dari cuaca.
Kanopi membran populer di stadion dan pusat perbelanjaan. Material seperti ETFE memungkinkan cahaya alami. Sementara PTFE tahan korosi dan lebih tahan lama.
Pilihan material mempengaruhi kinerja dan biaya pemeliharaan.
Apa itu kanopi membran
Kanopi membran adalah penutup yang bekerja dengan tegangan. Meskipun tampak ringan, beban ditransfer melalui tegangan ke titik penyangga. Ini menggabungkan estetika dan kemampuan menahan beban.
Peran kekuatan tarik dalam kinerja kanopi
Kekuatan tarik menentukan kemampuan menahan beban. Ini termasuk angin, hujan, dan beban hidup. Kekuatan tarik yang cukup menjaga membran tetap kencang.
Ketika tarik sesuai spesifikasi, distribusi beban menjadi merata. Ini membuat koneksi penyangga bekerja optimal.
Dampak kegagalan tarik terhadap keselamatan dan biaya
Kegagalan tarik bisa menyebabkan robeknya lembaran atau lepasnya sambungan. Ini bisa mengakibatkan deformasi berlebih dan risiko cedera. Perbaikan pasca-kegagalan sering kali mahal dan mengganggu operasional.
Kasus kegagalan global menunjukkan pentingnya fabrikasi dan desain yang benar. Inspeksi berkala dan pertimbangan iklim lokal sangat krusial. Perhatian pada faktor-faktor yang mempengaruhi kekuatan tarik membantu mengurangi risiko.
| Aspek | Pengaruh terhadap performa | Tindakan mitigasi |
|---|---|---|
| Pemilihan material | Menentukan kekuatan tarik, umur layanan, dan resistensi UV | Pilih PTFE untuk daya tahan, ETFE untuk pencahayaan, PVC untuk biaya lebih rendah |
| Detail sambungan | Sambungan lemah sering jadi titik awal robekan | Standarisasi jahitan, pengelasan, dan penguatan tepi |
| Desain geometri | Memengaruhi distribusi tegangan dan titik konsentrasi beban | Gunakan analisis bentuk tegang dan optimasi kurvatur |
| Faktor lingkungan | Angin, UV, kelembapan mempercepat degradasi | Rancang untuk kondisi lokal, lapis pelindung UV, jadwal inspeksi |
| Kualitas fabrikasi | Kesalahan produksi menurunkan kapasitas tarik efektif | Kontrol kualitas pabrik, pengujian tarik sebelum pemasangan |
Faktor-faktor yang mempengaruhi kekuatan tarik kanopi membran
Aspek teknis penting dalam menentukan kekuatan tarik kanopi membran. Pilihan material, teknik fabrikasi, bentuk geometri, dan kondisi lingkungan sangat berpengaruh. Mereka mempengaruhi daya dukung dan umur layanan struktur.
Bahan penutup membran dan karakteristik mekanis
Pemilihan bahan penutup membran sangat menentukan. Material seperti fiberglass atau polyester, dan lapisan pelapis seperti PTFE atau PVC, mempengaruhi kekuatan tarik. Ketebalan lapisan juga penting.
Nilai penting meliputi kekuatan tarik maksimum dan regangan pada putus. Modulus elastisitas juga penting. Sifat viskoelastik dan relaksasi tegangan menjelaskan bagaimana bahan mengalami pelemahan.
Metode fabrikasi dan kualitas sambungan
Metode fabrikasi sangat mempengaruhi distribusi tegangan. Teknik las, jahit, lem, atau klem tepi menciptakan sambungan dengan karakter mekanis berbeda.
Sambungan berkualitas rendah menjadi titik konsentrasi tegangan. Kontrol mutu selama fabrikasi sangat krusial. Inspeksi sambungan juga penting untuk memastikan performa struktural.
Desain geometri membran dan distribusi beban
Desain geometri membran memengaruhi pola tegangan sebaran. Bentuk asimetris dan kurvatur permukaan penting. Posisi titik penyangga dan ukuran panel juga menentukan distribusi beban.
Prestress awal yang tepat membantu meratakan tegangan. Perencanaan desain geometri harus mempertimbangkan titik lemah potensial.
Pengaruh kondisi lingkungan dan usia material
Paparan UV, suhu ekstrem, kelembapan, polusi, dan siklus basah-kering mempengaruhi material. Faktor ini mempercepat degradasi kimiawi dan mekanis. Ini menurunkan kekuatan tarik seiring waktu.
Material seperti PVC tanpa stabilizer lebih rentan terhadap UV. Pengujian akselerasi membantu memprediksi penurunan performa.
Interaksi antar faktor sering menentukan hasil akhir. Metode fabrikasi yang baik sulit mengompensasi material yang cepat menua. Oleh karena itu, evaluasi komprehensif diperlukan. Ini menggabungkan pilihan bahan penutup membran, metode fabrikasi, desain geometri membran, serta pengaruh lingkungan dalam satu model penilaian risiko.
| Aspek | Variabel utama | Dampak pada kekuatan tarik |
|---|---|---|
| Bahan penutup membran | Serat dasar, pelapis (PTFE/PVC), ketebalan | Mengatur kapasitas nominal, modulus, dan kelemahan terhadap UV/kimia |
| Metode fabrikasi | Las, jahit, lem, klem; kontrol mutu | Mempengaruhi konsentrasi tegangan pada sambungan dan kontinuitas beban |
| Desain geometri membran | Bentuk, kurvatur, titik tumpu, pola panel | Menentukan distribusi tegangan dan kebutuhan prestress |
| Pengaruh lingkungan | UV, suhu, kelembapan, polusi, siklus basah-kering | Mempercepat degradasi, mengurangi kekuatan tarik seiring waktu |
| Interaksi faktor | Kompatibilitas material-fabrikasi-desain, pengujian akselerasi | Menentukan umur layanan yang realistis dan kebutuhan pemeliharaan |
Bahan penutup membran: jenis dan spesifikasi material
Pemilihan bahan penutup membran sangat penting. Ini menentukan performa jangka panjang dan kebutuhan perawatan kanopi. Setiap material memiliki kekuatan, kelenturan, dan ketahanan terhadap cuaca yang berbeda.
PTFE sangat tahan terhadap sinar UV dan serangan kimia. Umur layanannya bisa lebih dari 25–30 tahun dengan perawatan minimal. PTFE-coated fiberglass memiliki massa per satuan area lebih tinggi dan biaya investasi awal lebih besar.
PVC-coated polyester adalah solusi ekonomis dan fleksibel. Mudah diproduksi dan memiliki banyak variasi finishing. Namun, rentan terhadap degradasi UV dan migrasi plastisizer jika tidak diberi stabilizer yang tepat.
ETFE foil sangat ringan dan memiliki transmisi cahaya tinggi. Cocok untuk kanopi transparan atau atap berlapis. Kekuatan tarik per lapis relatif rendah, sehingga sering menggunakan sistem kusut bertekanan.
Parameter mekanis penting untuk spesifikasi teknis setiap proyek. Data yang umum meliputi kekuatan tarik ultimate, regangan maksimum, modulus elastisitas, perilaku relaksasi tegangan, dan batas lelah. Nilai-nilai ini membantu insinyur menilai apakah material memenuhi kebutuhan beban dan bentuk tegang.
| Material | Keunggulan | Kelemahan | Umur Layanan (perkiraan) |
|---|---|---|---|
| PTFE-coated fiberglass | Ketahanan UV & kimia tinggi; perawatan rendah | Biaya tinggi; berat lebih besar | 25–30+ tahun |
| PVC-coated polyester | Biaya rendah; fleksibel; mudah diproduksi | Rentan degradasi UV; plastisizer migration | 10–20 tahun |
| ETFE foil | Sangat ringan; transmisi cahaya tinggi; tahan korosi | Kekuatan tarik per lapis rendah; memerlukan sistem kantung | 15–30 tahun (tergantung sistem) |
Standar pengujian seperti ASTM D5034, ASTM D4632, ISO 1421, dan ISO 7519 penting untuk verifikasi parameter mekanis. Data pabrikan harus diverifikasi melalui laboratorium bersertifikat sebelum pengambilan keputusan desain.
Kesesuaian material untuk iklim Indonesia penting. PTFE unggul untuk proyek yang membutuhkan umur panjang dan perawatan minimal. PVC dengan stabilizer UV menjadi alternatif ekonomis bila anggaran terbatas. ETFE cocok untuk solusi ringan dan transparan, tetapi memerlukan desain yang memperhitungkan angin kencang dan sistem kantung bertekanan.
Pemahaman nilai kekuatan tarik kanopi membran sangat membantu. Parameter mekanis lain juga penting. Pengujian lapangan dan dokumentasi produsen harus menjadi bagian dari spesifikasi akhir agar performa di lapangan sesuai harapan.
Desain kanopi membran untuk memaksimalkan kekuatan tarik
Desain kanopi membran harus seimbang antara bentuk yang efisien dan detail teknis. Ini memastikan distribusi tegangan yang merata. Pilihan awal antara surface minimal atau double-curved tensioned surface sangat penting.
Pilihan geometri ini mempengaruhi cara membran menanggapi beban angin dan hujan. Detail sambungan juga sangat penting.
Prinsip bentuk dan tegang
Prinsip tensioned form mendorong pada bentuk saddle atau anticlastic. Ini menjaga tegangan tetap merata. Tegangan awal atau prestress diatur untuk mencegah genangan air.
Nilai prestress ditentukan melalui analisis beban dan sifat material. Dengan menggunakan Rhino dan Grasshopper, kita bisa menemukan bentuk yang sesuai tanpa mengorbankan estetika.
Pemilihan profil tegang dan penopang
Pemilihan profil tegang harus mempertimbangkan kompatibilitas dengan pergerakan membran. Rangka baja, kabel pretensioned, dan tiang perlu detail anchorage yang mendistribusikan gaya tanpa konsentrasi berlebih.
Detil sambungan seperti roll edge dengan profil klem dan batten edge penting untuk mengurangi stress concentration. Produsen seperti Gripple untuk klem dan produsen profil batten internasional dipakai sebagai referensi teknik saat merancang koneksi.
Pertimbangan estetika vs performa struktural
Keseimbangan antara estetika dan performa struktural sering kali memerlukan kompromi. Garis jahit, ukuran panel, dan posisi titik penopang membatasi kebebasan bentuk arsitektural.
Kolaborasi erat antara arsitek dan insinyur memastikan desain kanopi membran memenuhi keinginan visual tanpa melemahkan keselamatan atau umur layanan. Proses desain yang iteratif memungkinkan menilai variasi estetika sambil menjaga kriteria kekuatan tarik.
Analisis kekuatan tarik kanopi membran
Analisis kekuatan tarik kanopi membantu insinyur menentukan beban kerja dan lokasi konsentrasi tegangan. Mereka juga menentukan kebutuhan prestress. Pendekatan dimulai dari metode sederhana untuk estimasi awal. Kemudian, mereka menggunakan model numerik yang menangani perilaku material dan deformasi besar.
Metode analisis manual
Metode analisis manual berguna untuk verifikasi cepat. Rumus dasar seperti t = F / width dan T = H / r pada kurvatur sederhana memberikan estimasi gaya dan tegangan. Analisis equilibrium garis-garis beban membantu memetakan distribusi gaya pada bentuk tegangan.
Langkah manual cocok untuk estimasi prestress dan cek awal sebelum pemodelan lanjut. Hasil manual harus dibandingkan dengan model numerik sebagai cross-check.
Peran model non-linear
Model non-linear diperlukan jika membran menunjukkan perilaku nonlinier. Model geometri non-linear dan material non-linear seperti hyperelastic atau viscoelastic meningkatkan akurasi prediksi.
Perangkat lunak FEM mampu menangani large deformation analyses, non-linear contact, dan iterasi prestress. Input properti material seperti modulus dan creep serta boundary conditions yang realistis sangat penting untuk validitas hasil.
Interpretasi hasil analisis
Interpretasi hasil analisis fokus pada distribusi tegangan maksimum dan konsentrasi tegangan di tepi dan sambungan. Nilai regangan kritis juga penting. Bandingkan tegangan lokal dengan kekuatan ultimate material untuk menilai margin aman.
Verifikasi akhir melibatkan faktor keamanan yang sesuai, perbandingan antara metode analisis manual dan output numerik, serta validasi terhadap data uji laboratorium atau pengukuran lapangan.
| Aspek Analisis | Metode Manual | Model Non-linear (FEM) | Pemeriksaan Interpretasi |
|---|---|---|---|
| Tujuan | Estimasi awal gaya dan tegangan | Prediksi akurat deformasi dan tegangan | Bandingkan margin terhadap kekuatan ultimate |
| Rumus utama | t = F / width; T = H / r | Persamaan non-linear material dan geometri | Identifikasi konsentrasi tegangan dan regangan kritis |
| Keunggulan | Cepat, sederhana, murah | Mengakomodasi large deformation dan contact | Memberi dasar keputusan desain aman |
| Keterbatasan | Tidak akurat untuk deformasi besar | Memerlukan data material dan komputasi tinggi | Perlu validasi laboratorium atau lapangan |
| Penggunaan ideal | Verifikasi awal dan perhitungan order of magnitude | Desain akhir dan analisis risiko kegagalan | Cross-check antara perhitungan dan pengujian |
Perhitungan kekuatan tarik kanopi membran
Perhitungan kekuatan tarik kanopi membran dimulai dengan langkah sederhana. Tujuan utamanya adalah menentukan gaya tarik dan tegangan pada panel. Ini agar desain aman untuk kondisi nyata di lapangan.
Langkah perhitungan gaya tarik
1. Identifikasi beban yang bekerja: beban angin sesuai SNI 03-1726, beban mati material, dan beban hidup sementara. Gunakan nilai lokal untuk akurasi.
2. Tentukan geometri panel: luas efektif, lebar panel b, dan panjang tarikan. Geometri memengaruhi distribusi gaya.
3. Hitung gaya resultant pada arah tertentu dengan mengalikan tekanan angin rata-rata pada area panel.
4. Dapatkan gaya tarik per unit panjang N dengan membagi gaya resultant pada panjang penopang.
5. Hitung tegangan rata-rata t = N / b untuk memperoleh gambaran awal tegangan pada membran.
Contoh perhitungan sederhana
Ambil asumsi praktis: beban angin 1,2 kN/m2 pada panel seluas 10 m2. Gaya angin total = 1,2 × 10 = 12 kN. Jika panel mendistribusikan beban ke dua anchor dan panjang efektif tarikan 5 m, gaya per anchor 6 kN.
Dengan lebar panel b = 2 m, gaya tarik per unit panjang N = 6 kN / 5 m = 1,2 kN/m.
Tegangan rata-rata t = N / b = 1,2 kN/m ÷ 2 m = 0,6 kN/m2 atau 0,6 MPa. Ini asumsi ketebalan dan konversi yang sesuai. Contoh perhitungan tegangan ini berguna untuk estimasi awal sebelum analisis non-linear.
Penggunaan faktor keamanan dalam perhitungan
Faktor keamanan kanopi membran diterapkan untuk material, sambungan, dan kondisi lingkungan. Untuk material, nilai umum 1,5–2,0 sesuai pedoman pabrikan dan standar internasional seperti Eurocode atau ASTM.
Sambungan kritis sebaiknya memakai faktor lebih tinggi. Terapkan juga faktor reduksi untuk memperhitungkan degradasi akibat sinar UV, polusi, dan usia layanan.
Untuk verifikasi, padukan hasil perhitungan manual dengan pedoman produsen dan standar SNI. Gabungan metode ini memperkaya perhitungan kekuatan tarik kanopi membran. Ini membantu memastikan desain praktis serta dapat dibangun.
Simulasi kekuatan tarik kanopi membran
Simulasi memberikan wawasan mendalam tentang perilaku kanopi membran sebelum konstruksi dimulai. Proses ini menggabungkan model geometri, sifat material, dan kondisi beban agar prediksi tegangan lebih realistis.
Perangkat lunak yang umum digunakan
Abaqus dan ANSYS sering dipakai untuk analisis non-linear kompleks. SAP2000 dengan modul membran berguna untuk integrasi struktur rangka. RFEM dari Dlubal menawarkan fitur spesifik membran.
Rhino/Grasshopper populer untuk form-finding ketika dipadukan dengan plugin seperti Kangaroo. Ada plugin khusus seperti Tensyl atau MPanel untuk pekerjaan detail.
Penyusunan model, pemuatan, dan boundary condition
Langkah awal adalah form-finding untuk menentukan bentuk tegangan awal. Masukkan kurva tegangan-regangan material dan definisikan koneksi anchor. Terapkan beban layanan serta beban ekstrim seperti angin dan gempa.
Boundary condition harus realistis; representasikan anchorage yang memperbolehkan perpindahan atau rotasi terbatas. Modelkan kondisi kontak pada sambungan dan koefisien geser pada profil klem. Prestress atau pre-tension idealnya dimasukkan secara iteratif untuk mencerminkan kondisi lapangan.
Analisis harus mencakup kombinasi beban sesuai standar lokal dan internasional. Untuk masalah creep dan relaksasi tegangan, tambahkan analisis waktu. Gunakan analisis dinamis bila diperlukan untuk mempelajari getaran akibat angin turbulen.
Validasi simulasi dengan data eksperimental atau lapangan
Validasi simulasi penting demi kredibilitas hasil. Lakukan uji tarik laboratorium pada sampel sesuai ASTM atau ISO. Uji sambungan untuk memastikan perilaku koneksi mirip kondisi nyata.
Pengukuran lapangan seperti strain gauges dan tensiometers membantu korelasi antara hasil numerik dan kondisi aktual. Sesuaikan model berdasarkan perbedaan yang teridentifikasi dan ulangi simulasi hingga korelasi memadai.
Dokumentasikan input material, asumsi analisis, sensitivitas mesh, dan rekomendasi desain yang muncul dari proses validasi simulasi. Catatan ini memudahkan verifikasi oleh tim desain dan pemeliharaan di lapangan.
Tegangan tarik, pemeliharaan membran, dan umur layanan
Kanopi membran memerlukan perhatian pada tegangan dan perawatan rutin. Inspeksi berkala penting untuk menjaga performa dan memperpanjang umur layanan. Langkah awal setelah pemasangan penting untuk memantau jangka panjang.
Pemantauan tegangan selama operasi
Pemantauan tegangan harus dilakukan dengan alat seperti tensiometer dan strain gauge. Inspeksi visual juga penting untuk mendeteksi kerusakan. Pengukuran awal dan setelah musim badai penting untuk pemantauan.
Praktik pemeliharaan untuk mempertahankan kekuatan
Pembersihan rutin mencegah beban tambahan. Periksa sambungan dan sealant secara berkala. Pelumasan dan antipengkaratan pada profil logam menghindari kegagalan sambungan.
Tanda-tanda penurunan performa dan tindakan korektif
Perubahan bentuk seperti sagging menunjukkan degradasi. Penurunan nilai pada pemantauan tegangan membutuhkan perbaikan. Retensioning atau penggantian panel yang rusak mungkin diperlukan.
Praktik dokumentasi
Catat semua hasil inspeksi dan servis. Dokumentasi membantu menentukan kapan perawatan diperlukan.
Umur layanan dan faktor yang mempengaruhi
Umur layanan membran tergantung pada material dan kondisi pemakaian. PTFE bisa bertahan 25–30+ tahun, PVC 10–20 tahun, dan ETFE 30+ tahun. Beban siklik dan pemeliharaan rutin mempengaruhi umur layanan.
Peran pemilik fasilitas
Pemilik harus memastikan kepatuhan garansi dan kualitas perbaikan. Kontrak harus jelas tentang jadwal inspeksi dan pengukuran regangan.
- Gunakan data pemantauan tegangan untuk keputusan perawatan.
- Utamakan perbaikan cepat pada tanda penurunan performa.
- Simpan dokumentasi perawatan untuk klaim garansi dan audit.
Faktor keamanan kanopi membran dan standards yang relevan
Memilih faktor keamanan sangat penting dalam desain dan instalasi kanopi membran. Ini didasarkan pada risiko struktur, ketidakpastian beban, kualitas pembuatan, dan konsekuensi kegagalan. Faktor ini penting untuk keamanan publik atau area privat.
Penentuan faktor keamanan sesuai beban dan risiko
Nilai umum untuk material dan sambungan adalah FS 1.5 hingga 2.0. Untuk bangunan publik atau kondisi kritis, nilai lebih tinggi direkomendasikan. Perhitungan harus mempertimbangkan beban angin, beban sementara, dan keausan akibat UV dan polutan.
Standar lokal dan internasional yang dipakai di Indonesia
Di Indonesia, standar kanopi membran mengikuti pedoman internasional seperti Eurocode. ASTM/ISO digunakan untuk pengujian material. SNI mengatur aspek seismik dan beban lokal, penting untuk beban gempa dan angin.
Audit struktural dan sertifikasi material
Audit struktural meliputi pemeriksaan independen dan inspeksi berkala. Laporan audit harus mencakup nilai residual strength dan rekomendasi perbaikan. Sertifikasi material meliputi TDS, sertifikat uji laboratorium, dan sertifikat mutu pabrikan.
Untuk menjaga garansi, spesifikasi material dan instalasi harus sesuai syarat pabrikan. Audit struktural terjadwal membantu mempertahankan klaim garansi dan menilai perbaikan sebelum kegagalan.
Kasus studi dan contoh aplikasi nyata di Indonesia
Di Indonesia, kanopi membran digunakan di stadion, terminal, dan pusat perbelanjaan. Ini membantu memahami tantangan teknis dan operasional. Artikel ini memberikan ringkasan proyek, temuan dari kegagalan, dan rekomendasi untuk kondisi lokal.
Proyek stadion membran di Asia Tenggara oleh Vector Foiltec dan Serge Ferrari memberi pelajaran. Material PTFE dan ETFE dipilih karena ketahanan jangka panjang dan performa cahaya. Kontraktor lokal bekerja sama dengan tim internasional untuk adaptasi desain terhadap iklim tropis.
Proyek pusat perbelanjaan dan terminal sering menggunakan PVC dengan stabilizer UV untuk menekan biaya. Penerapan di area publik membutuhkan perhatian pada akses perawatan dan penggantian panel.
Pembelajaran dari kegagalan muncul dari kerusakan sambungan dan anchor yang kurang kuat. Kegagalan sering terkait perhitungan beban angin lokal yang diremehkan. Tindakan perbaikan meliputi retensioning, penggantian panel, dan redesign anchor.
Perbaikan efektif melibatkan peningkatan ukuran batten, penggantian klem, dan penguatan pondasi anchor. Penggantian material ke PTFE atau PVC dengan stabilizer UV memperpanjang umur layanan.
Rekomendasi desain lokal menekankan konservatisme pada faktor keamanan. Rekomendasi termasuk pemilihan material tahan UV, jadwal inspeksi setelah musim hujan, dan penggunaan form-finding digital.
Praktik terbaik melibatkan konsultan membran sejak awal desain. Menerapkan form-finding dengan Rhino/Grasshopper atau FEM dan memasukkan klausul pemeliharaan jangka panjang dalam kontrak. Langkah ini menurunkan risiko kegagalan struktural dan memperpanjang umur kanopi.
Ringkasan contoh dan pelajaran ini berguna bagi pengambil keputusan di proyek baru. Studi kasus menunjukkan pentingnya perencanaan yang matang, pemilihan material sesuai iklim, dan tindakan korektif yang tepat. Kasus studi kanopi membran Indonesia memberi bukti praktis untuk proyek stadion membran dan aplikasi lain.
Panduan praktis memilih kontraktor dan spesifikasi teknis
Pilih kontraktor yang punya pengalaman di proyek besar seperti stadion atau mal. Mintalah referensi dari klien sebelumnya. Pastikan mereka bisa membuat struktur yang tepat dan melakukan analisis FEM.
Di Indonesia, cari kontraktor yang terpercaya dan punya sertifikasi. Ini penting untuk memastikan kualitas pekerjaan.
Minta dokumen evaluasi teknis yang lengkap. Ini termasuk TDS material dan laporan uji laboratorium. Pastikan juga ada rencana fabrikasi dan detail tentang sambungan.
Spesifikasi teknis harus mencakup jenis material, ketebalan, dan kekuatan. Juga, nilai prestress awal dan cara mengukur tegangan.
Dalam kontrak, pastikan ada garansi material dan pekerjaan. Jadwal inspeksi pasca-instalasi juga penting. Jangan lupa kewajiban pemeliharaan dan SLA untuk perbaikan darurat.
Perbandingkan penawaran berdasarkan evaluasi teknis dan biaya sepanjang waktu. Gunakan tim multi-disiplin untuk memastikan semua sesuai standar. Pastikan juga ada dokumentasi lengkap untuk pemeliharaan jangka panjang.
FAQ
Apa saja faktor utama yang mempengaruhi kekuatan tarik kanopi membran?
Faktor utama termasuk jenis bahan, ketebalan, dan komposisi serat. Metode fabrikasi dan kualitas sambungan juga penting. Desain geometri dan distribusi beban sangat mempengaruhi. Kondisi lingkungan seperti UV, kelembapan, dan angin juga berperan. Usia dan perilaku viskoelastik material juga penting.
Bagaimana cara melakukan analisis kekuatan tarik untuk kanopi membran?
Mulai dengan verifikasi beban layanan. Lalu, lakukan form-finding untuk mendapatkan bentuk tegangan awal. Gunakan software FEM seperti Abaqus atau ANSYS untuk model numerik non-linear.Masukkan kurva tegangan-regangan material dan kondisi boundary realistic. Lakukan iterasi prestress. Bandingkan hasil dengan perhitungan manual untuk verifikasi.
Bagaimana langkah perhitungan sederhana untuk tegangan tarik membran?
Hitung beban total pada panel. Lalu, bagi gaya tersebut dengan lebar panel untuk mendapatkan tegangan rata-rata. Terapkan faktor keamanan dan reduksi untuk degradasi lingkungan.
Perangkat lunak apa yang biasa dipakai untuk simulasi kekuatan tarik kanopi membran?
Perangkat lunak umum mencakup Abaqus dan ANSYS. RFEM (Dlubal) atau SAP2000 juga digunakan. Rhino/Grasshopper dengan Kangaroo membantu form-finding iteratif.
Apa perbedaan mekanis penting antara PTFE, PVC, dan ETFE?
PTFE-coated fiberglass memiliki kekuatan tarik tinggi dan tahan UV/kimia. PVC-coated polyester lebih murah tapi rentan degradasi UV. ETFE foil sangat ringan dan tembus cahaya.
Bagaimana memilih material yang cocok untuk iklim tropis Indonesia?
Pilih material dengan ketahanan UV dan kelembapan tinggi. PTFE unggul untuk umur layanan panjang. PVC bisa dipakai jika dilengkapi stabilizer UV dan perawatan berkala. ETFE cocok untuk aplikasi transparan.
Seberapa penting kualitas sambungan dan fabrikasi terhadap kekuatan tarik?
Sangat penting. Sambungan yang buruk menjadi titik konsentrasi tegangan. Teknik fabrikasi dan detail batten/roll edge penting. Kualitas klem dan anchor harus memastikan distribusi tegangan merata.
Bagaimana pemantauan dan pemeliharaan tegangan tarik selama operasi?
Lakukan pengukuran baseline setelah pemasangan. Inspeksi visual berkala dan pemantauan pasca-badai penting. Jadwalkan pembersihan dan pengecekan sambungan.
Kapan diperlukan retensioning atau penggantian panel membran?
Indikasi meliputi penurunan tegangan terukur dan sagging. Retensioning diperlukan saat terjadi relaksasi tegangan signifikan. Penggantian panel dilakukan jika kekuatan residual di bawah batas aman.
Bagaimana menentukan faktor keamanan untuk desain kanopi membran?
Tentukan berdasarkan konsekuensi kegagalan dan ketidakpastian beban. Umumnya FS 1.5–2.0 digunakan untuk material. Sesuaikan dengan standar internasional dan adaptasi ke SNI serta kebijakan pemilik proyek.
Standar dan sertifikasi apa yang harus dicek untuk material membran?
Periksa hasil uji laboratorium sesuai ASTM dan ISO. Minta Technical Data Sheet (TDS) pabrikan dan sertifikat mutu. Pastikan material dan prosedur fabrikasi memenuhi persyaratan kontrak dan garansi pabrikan.
Bagaimana memvalidasi hasil simulasi dengan kondisi lapangan?
Validasi dilakukan melalui uji tarik laboratorium dan monitoring lapangan. Korelasikan hasil pengukuran lapangan dengan output simulasi. Dokumentasikan semua parameter input dan hasil verifikasi.
Apa saja kriteria penting saat memilih kontraktor kanopi membran?
Kriteria meliputi pengalaman proyek serupa dan portofolio. Kemampuan form-finding dan analisis FEM penting. Bukti uji material dan prosedur QC fabrikasi juga penting. Periksa juga klausul garansi dan rencana pemeliharaan.
Contoh perhitungan sederhana: bagaimana menghitung tegangan akibat beban angin?
Contoh ringkas: hitung beban total pada panel. Bagi gaya tersebut dengan lebar panel untuk mendapatkan tegangan rata-rata. Terapkan faktor keamanan dan bandingkan dengan kekuatan tarik nominal material.
Apa tindakan korektif yang umum jika terjadi konsentrasi tegangan pada sambungan?
Tindakan meliputi perbaikan sambungan dan penggunaan batten/roll edge yang lebih besar. Redisain pola panel untuk meratakan distribusi tegangan. Peningkatan ukuran klem/anchor atau penggantian bagian yang rusak juga diperlukan.
Bagaimana pengaruh usia dan cuaca terhadap pengurangan kekuatan tarik?
Umur dan eksposur lingkungan menyebabkan degradasi. UV merusak lapisan polimer, kelembapan dan polusi mempercepat hidrolisis atau korosi. Siklus basah-kering dan beban siklik menghasilkan fatigue dan creep.
Di mana saya bisa menemukan referensi standar dan pedoman teknis untuk desain membran?
Rujuk standar internasional seperti ASTM dan ISO. Publikasi IASS juga penting. Untuk adaptasi lokal, gunakan SNI terkait beban. TDS dan whitepapers dari produsen juga sumber penting
